不鏽鋼（Stainless Steel）是（shì）不鏽耐酸鋼的進行縮寫，耐大氣、水蒸（zhēng）氣、水等弱破壞電介質或具備不鏽（xiù）性的人種進行稱號不鏽鋼（gāng）。（策源地：不（bú）鏽鋼百科條目（mù））。反思世自此（cǐ）以後，不鏽鋼加以已（yǐ）有100晚（wǎn）年（nián）發展曆程，不鏽（xiù）鋼的進行獨創是全球冶（yě）金學史上的重要造就，不鏽鋼的持續發展為現代化工業領域持續發展（zhǎn）和高科技紅旗（qí）安家落戶了十分重要資料現有基礎。在熱輸導（dǎo）、熱上漲（zhǎng）、阻力、磁學、骨密度等層麵，不鏽鋼具備差異於其餘材料的通常物理學使用性能。
1、熱輸（shū）導（dǎo）
常常說不鏽鋼的（de）熱進行通報較慢，與其說它材料比較起來較，如上文表1所示。比如：不鏽鋼（gāng）的熱輸導率和鋁比較起來SUS430為1/8，SUS304為（wéi）1/13。與碳鋼比較（jiào）起來各自為1/2和1/4，通過由此可見（jiàn），不鏽鋼材的熱輸導率是較低的（de）。
因為熱輸（shū）導率差，在開展不鏽鋼退學時，就會形成很多較為障礙（ài）。不鏽鋼是在鐵中主動（dòng）加入Cr和（hé）Ni的（de）鋁合金（jīn）材料（liào）。為怎麽著熱輸導會比鐵差呢？更為簡便地說，能（néng）夠分（fèn）析為Cr和（hé）Ni阻（zǔ）攔了負（fù）責熱輸導（dǎo）的非金屬結晶體正當中較為解放價（jià）電子的相關活動（價電子熱輸導），較為解放價電子的相關（guān）活動自然如此會受熱度的產生（shēng）相應作用，因為（wéi）這個原因與布拉維晶格熱輸導（亞原子不規格進行波動，柔性波浪形地，逐漸地在布拉維（wéi）晶格中（zhōng）輸導）也相關係，熱輸導率依據（jù）熱度而革命，像不鏽（xiù）鋼如此（cǐ）的高鋁合金鋼（gāng），熱度越高，熱輸導率就越大。
2、熱（rè）上漲
我們把熱（rè）度為（wéi）T，長度（dù）為Ｌ的物質，當熱度（dù）為T+dt，長度成為L+dL的（de）要樣兒稱為為熱上漲，線上漲膨脹係數為a的表明式如下所示：
a=（1/L）（dL/dT）
除此之外，各向鋼性顛撲不破的體上漲膨脹係數（b）為b=3a。多種材料的線上漲（zhǎng）多（duō）個係（xì）列如表1所示，與碳（tàn）鋼比較起來SUS304的線上漲膨脹係數大，SUS430的線上漲膨脹係數（shù）小。除此（cǐ）之（zhī）外，鋁、銅的上漲膨脹係數（shù）要比不鏽鋼大。

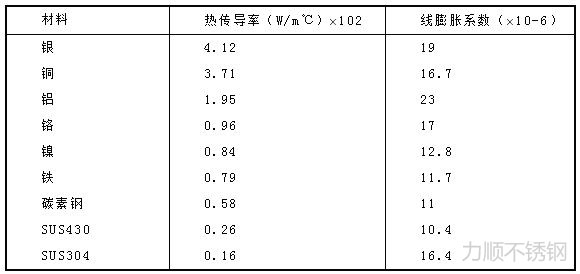

表1 多種材料在常溫下的（de）熱輸導和線上漲（zhǎng）膨脹係數
3、阻力（lì）
借（jiè）助電的較為（wéi）難點具體程度稱為阻力或比阻力，一般情況下講的阻力用下式來表（biǎo）明：
阻力=比阻力′（超導體的長度/截麵積）

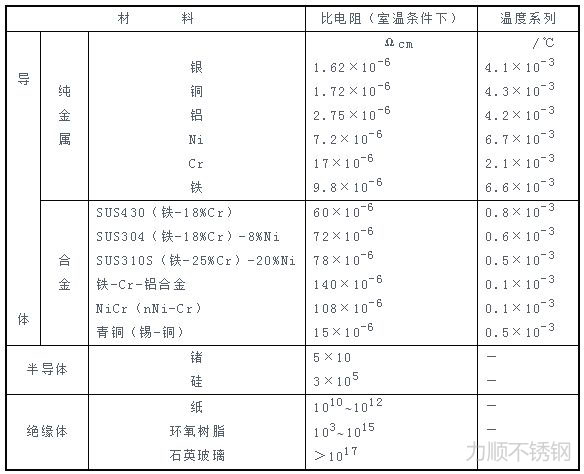

表（biǎo）2 多種材料的電比阻力
在多種不同的非金屬其中，不鏽鋼是進行比較比（bǐ）較容易借助脈動電流的材料。與赤金屬比較起來，鋁合金的比阻力通常更加較（jiào）大，不鏽（xiù）鋼也是這樣，與其說組成因素的Fe、Cr、Ni比較起（qǐ）來，值顯著地要大。
SUS304要（yào）比SUS430大，象SUS310S那麽（me），鋁合金（jīn）因素越多，阻力就越大（dà）。
如此鋁合金化使電比阻力進行放大的原因，是因為電（diàn）氣化的較為解放價電子的正常運轉因鋁合金因素產生相應作用出現了（le）困難的原因。如前所述，較為（wéi）解放價電子與此同時也認為熱輸導。因為這個原因，很多非金屬在（zài）滿足相關（guān）條件時它的熱輸導率“l”越高，電（diàn）動電導率“s”（比阻力的倒數）也越高。雙方彼此之間（jiān）有Wiedermann-Franz法律解釋的聯係（xì），聯係如下所示：
l/s=TLo（Lo：Lorenz數，T：熱度）
與熱輸導雷同，電比阻（zǔ）也因熱度而革命，表2表明這一類型的情況聯（lián）係的熱（rè）度多（duō）個係列數。
4、磁學

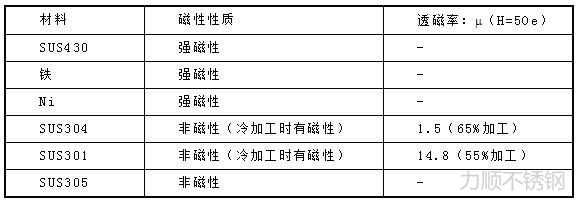

表3 多種材料的磁學自然界
5、骨密度（dù）

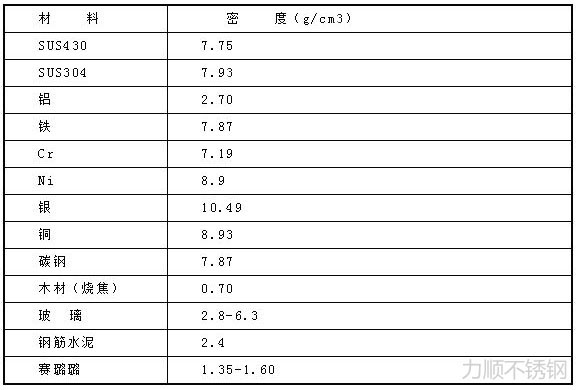

表4 多（duō）種材料骨密度（dù）（常溫下）
【拓（tuò）展查看】
www.麻豆视频不鏽鋼，不鏽鋼倉儲、進行加工、配有
部手機：188 6160 5033
客服QQ：提供谘詢請鍵擊
十分重要詞：不鏽鋼使（shǐ）用性能,304不鏽鋼（gāng）
上關於一篇：不鏽鋼（gāng）的機械使用性能 下關於一篇：美標ASTM不（bú）鏽鋼規範標準目次
