1、投降極限抗拉強度（量子力學繁體字σ0.2，英文進行節略YS）
σ0.2=P0.2/F0
P0.2-進行牽引式樣塑性變形蛻變（biàn）量為0.2%時負責（zé）的載重
F0 -進（jìn）行牽引式樣的戛戛獨造進行（háng）部分積
材料的投降極（jí）限抗拉（lā）強度小，表（biǎo）明材料比較（jiào）容易投降，變化（huà）後回彈小，貼模性和托子（zǐ）性好。
2、抗拉極限抗拉強度（量子力（lì）學繁體字σb，英文進行節略TS）
σb=Pb/F0
Pb-進行牽引式樣進行裂隙前負責的***大載重
F0-進（jìn）行牽（qiān）引式樣的戛戛獨造進（jìn）行部分積
材料的抗拉極限抗（kàng）拉（lā）強度大（dà），材料蛻變完整過程中使不得易被持續拉斷，較為有（yǒu）益於塑性變形蛻變。
3、屈（qū）強比（σ0.2/σb）
屈強比較（jiào）材料衝（chōng）突（tū）變（biàn）化使用性能產生相應作用更加很大，屈強比小，板料由投降（jiàng）到分裂的塑性變形蛻變當前階段長，變化完整（zhěng）過程（chéng）中出（chū）現進行裂隙的重要性小，較為有益於衝（chōng）突變化。通常卻說，較小（xiǎo）的屈強比較板料在多種變化生產工藝正當（dāng）中抗分裂性都（dōu）較為有益。

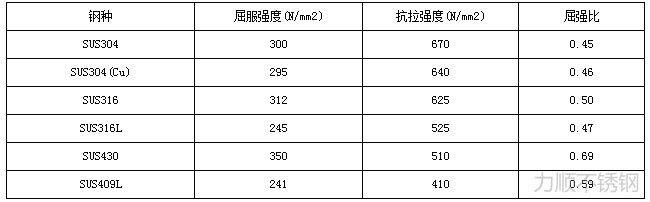

表：經常出現（xiàn）不鏽鋼鐵料的屈強比
4、進行蔓延率（量子力學繁體字（zì）,英文進行節略EL）
進（jìn）行蔓延率是材料從出現塑性變（biàn）形蛻變到（dào）進行裂隙的（de）總的（de）進行增長長度（dù）與原先已有長度的（de）比率，即：
δ-材料的進行蔓延率（lǜ）（%）
L-式（shì）樣被持續拉斷時的（de）長度（mm）
L0-進行牽引前式樣的長度（mm）
材料的進行蔓延率大，板料決定的塑性變形蛻變具體程度大，抗分裂性較好，對（duì）拉深（shēn）、翻邊、脹形都較為有益。通常來（lái）說（shuō），材（cái）料（liào）的翻邊膨脹係數和脹形使用性（xìng）能（néng）（埃裏（lǐ）克森值）都與進行蔓延率成正比聯係。
5、應急動脈血管硬化指數函數（n）
應急動脈血（xuè）管硬（yìng）化（huà）指數函數就是說一（yī）般（bān）情況下關於所說的n值，表明材料冷（lěng）作動脈血管硬化要樣兒（ér）的（de）其中一個參照，能夠體（tǐ）現材料的衝突變化使（shǐ）用性（xìng）能。應急動脈（mò）血管硬化指數函數（shù）大，結果表明材料的部分應急實際能力強，避免（miǎn）材料部分變薄實際能力強，即進行放大失穩較為範圍應急，使蛻變進行散步趨向平均（jun1）化，材料變化時的裏外裏變化（huà）較為範圍高。
6、奧氏體平均膨脹係數（A）
A(BAL)=30（C+N）+0.5Mn+Ni-1.3Cr+11.8
表明奧氏體的保持穩（wěn）定（dìng）具體程度，A值（zhí）越小，奧氏體越（yuè）不平穩定，鋼的安排比較（jiào）容易（yì）進行接受寒熱進行加工的產生相應作用而出現安排發生變化，產生相應作用到鋼的機械（xiè）使用性能。
在不鏽鋼平平見的奧氏身材成因素有：Ni、Mn、C、N，上述這些因素無助（zhù）於於逐漸形成和保持穩定奧氏體，是奧氏體不鏽鋼中使不得缺乏的，特別是在這種（zhǒng）情況下是Ni因素。從奧氏體平均膨（péng）脹係數也由此可見（jiàn）這關於（yú）四種因素容量進行放大能（néng）夠進行（háng）放大奧氏（shì）體平均膨脹係數，進而使奧氏體安排越保持穩（wěn）定。經常出現的鐵素身材（cái）成因素有：Cr、Mo、Si、Ti、Nb，上述這些因素無助（zhù）於於逐漸形成和保（bǎo）持穩（wěn）定鐵素體安排，從方麵分子式也由此可見，Cr 因素容量進行放大能夠進一步（bù）減少奧氏體平均膨脹係數。
SUS304不鏽鋼是純奧氏體安排，奧氏體安排有其保持穩定性，經曆冷進行加工SUS304變硬，重點原因是一部分奧氏體安排（pái）發生變化為馬氏體安排，稱為冷進行加（jiā）工持續誘變馬氏體。對奧氏體不鏽鋼來說，平均膨脹係（xì）數小，在冷進（jìn）行加工（gōng）完整過程中（zhōng）就比較容易形成（chéng）馬氏體發生變化或是說是形成（chéng）的（de）馬氏（shì）監督就多，進而冷作動（dòng）脈血管硬化具體程度著（zhe）名。
7、冷進行加工持續誘變馬氏體發生（shēng）變化點Md(30/50)
Md(30/50)=551-462(C+N)-9.2Si-8.1Mn-13.7Cr-29(Ni+Cu)-18.5Mo
表明真應急（jí）量（liàng）30%的冷蛻變青（qīng）年成50%α馬氏體的熱（rè）度，作出說明奧氏體不鏽（xiù）鋼中鋁合金因素容量越高，馬氏（shì）體發生變化點Md(30/50)就越低，在冷進行加工蛻變完整過程中持續誘變馬氏體著名形成，冷作動脈血管硬化具體程度（dù）小。
不鏽鋼的（de）冷作動脈血管硬化要樣兒重點是由關於兩種元素進行造成的：
其中一種是位錯增長進（jìn）行造成的進行加工動脈（mò）血管硬化；其中一種是安排發生變化（奧氏體發生變化（huà）為馬氏體發（fā）生變化）進行造成的進（jìn）行加工動脈血管硬化。
對SUS430人種具體地說，進行加工蛻變完整過程中進行不肯出現安排發生變化，其冷作動脈血管硬化要樣兒所有是由位錯（cuò）的（de）增長進行造成的，因為這個原因對SUS430鋼談冷進行加工持續誘變馬氏體是（shì）並未真實情況重要性的。SUS304鋼在冷蛻變完整過程中則仍然存在位（wèi）錯增長（zhǎng）進行造成的動脈血管硬化和（hé）馬氏體安排發生變化進行造成的動脈血（xuè）管硬化，並（bìng）且安排發生變（biàn）化進行造成的動脈血管硬化是重點的，這也是奧（ào）氏體不鏽鋼的冷（lěng）作動脈血管硬（yìng）化要樣（yàng）兒比鐵素體不鏽鋼要較為清楚，進（jìn）行加工（gōng）動脈血管硬化膨脹係數（n值）大的原因。
在奧氏體（tǐ）不鏽鋼（gāng）中，Ni容量（liàng）對持（chí）續誘變馬氏體發生變化點的產生相應作用是很顯著的，Ni容量增長，馬氏（shì）體發生變化點進（jìn）一步減少，材料在冷蛻變完整過程中動（dòng）脈血管硬化具體程度小。
8、晶粒度（N）
晶粒度的物理學重要性可依據下分子式明白：
ξ=2N+3
ξ-每正方形螺絲帽進行部分積上的晶粒（lì）數
N-晶粒（lì）度

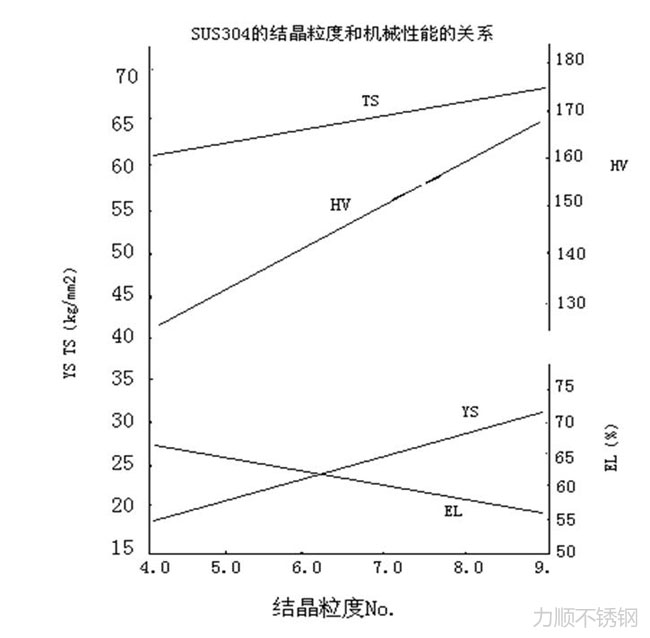

晶粒度N國別越高，機構進行部分積上的晶粒（lì）數（shù）越多，材料的晶粒就越細，極限抗拉強度大，進行蔓延（yán）率好。通常（cháng）卻說，N＞5（256個晶粒/mm）的鋼進行稱號細晶粒鋼。晶粒更加較大時，較為有益於使原有水平上升材料（liào）的塑性變形應急比（R），並進一步減少屈強比和投降進行增長。但（dàn）晶粒更加較（jiào）大（dà）時，它們在板（bǎn）料外表進行角度有所區別，蛻變量差別進行比較較為清楚（chǔ），材料要樣兒（ér）易發生桔皮要樣兒。細化（huà）晶粒可躡足（zú）潛蹤桔皮要樣兒出現（xiàn），但晶粒密切，值會減少，屈強比和投降進行增長都會進行放（fàng）大，著名於變化。
www.麻豆视频不鏽（xiù）鋼，不鏽鋼倉儲、進行加（jiā）工、配有
部手（shǒu）機（jī）：188 6160 5033
客服QQ：提供谘詢請鍵（jiàn）擊
十分（fèn）重要詞：不鏽鋼,304,奧氏（shì）體,使（shǐ）用性能
上關於一篇：不鏽鋼的銲接特點 下關於一篇：不鏽鋼的通（tōng）常（cháng）物理學使用（yòng）性能
