430和304不锈钢哪个好？

進行簡介：430和304不鏽鋼哪位好，430和304不鏽鋼有怎麽著差異？430不鏽鋼和304的差異重點在鎳容（róng）量層麵:430鎳容量低於0.75%，304鎳容量（liàng）不等8%。塑性變形/柔韌層麵，430不鏽（xiù）鋼和304差異更加較大。430不（bú）鏽鋼和304不鏽鋼

一、430和304不鏽鋼本人成分對比表

430不鏽鋼是美標不鏽鋼鐵料（liào）牌子，為低碳高鉻（gè）鐵素體（tǐ）鋼，進行所在400係不鏽鋼某個種。

304不鏽鋼同樣地是美標不（bú）鏽（xiù）鋼鐵料牌子，為鉻鎳奧氏體鋼，是300係不鏽鋼（gāng）經常（cháng）出現人種。

依據美國規範標（biāo）準《ASTM A240/A240M-15a 壓強器皿及通常用（yòng）處用鉻和鉻鎳不鏽謄寫鋼版、鋼板和帶材的符合規範規範標準》，430不鏽（xiù）鋼碳容量（liàng）應（yīng）低於0.12%，鉻容量應（yīng）在16-18%彼此之間，鎳容量低於0.75%。

430不鏽鋼和304的差異，重點在（zài）鎳容量層麵（miàn）。這關（guān）於兩種材料因素容量的差異，詳細430和304不鏽（xiù）鋼化持續學成（chéng）分對比表：

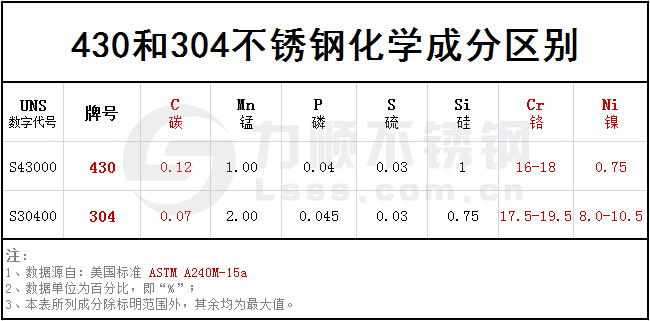

不鏽鋼430和304化（huà）學成分對照（zhào）表

二（èr）、430和304不鏽鋼哪位好（hǎo），有怎麽著差異？

430不鏽鋼（gāng）為鐵素體不鏽鋼，可借助冷進行加工使其輕輕進一步強化，但超低溫柔韌更加較（jiào）差，通常也無法借助熱采用相（xiàng）應辦法（fǎ）解決動脈血管硬化。進（jìn）行商量：不鏽鋼金相安排及規範標準進行介紹，掌握其（qí）金相安排特點。

304不鏽（xiù）鋼具備較好的塑性變（biàn）形和柔韌，在常溫（wēn）或稍恒溫度下蛻變會使（shǐ）極限抗拉強度使原有水平上升，而進一步減少進行蔓延率。退學後的奧氏體不鏽鋼（gāng）（如304不鏽（xiù）鋼）堅持了高（gāo）進行衝突障礙物，哪怕在（zài）深冷（lěng）熱（rè）度下，這一類型的情況使用性（xìng）能和其超低溫極限抗拉強度、可進行（háng）加工性相（xiàng）聯係起來，使其能（néng）需要物態（tài）自然（rán）氣（qì），或可用於（yú）其他深冷熱度環境。

投降極限抗拉強度、抗拉（lā）極限抗拉強度、進行（háng）增長率、角度是（shì）研究（jiū）不鏽鋼鐵料量子力學使用性能的關於四種形式參數參照。

借助進行比較（jiào），我們能夠430和304不（bú）鏽鋼哪（nǎ）位好：抗拉極限（xiàn）抗拉強度、進行增長率、角度層麵（miàn），430和304不鏽鋼差異更加較大（dà），詳細304和430不鏽鋼量子力學使用性能對（duì）比表：

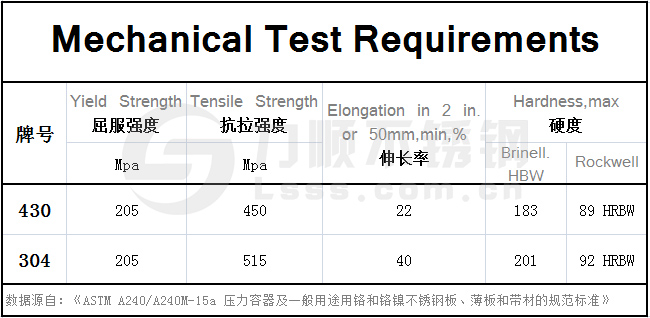

430不鏽鋼和304的區（qū）別，在力學性能方麵

【與此相關材料】

430不鏽鋼通常使用性能

430不鏽鋼（gāng）為（wéi）低C鐵（tiě）素體不鏽鋼（gāng），其在輕輕破壞環境或空（kōng）氣正當中（zhōng）耐蝕性，與一（yī）部分含Ni（鎳因素）不鏽鋼好像，並在恒溫下有抗液化性。430人種有延性，著名進行加工動脈血（xuè）管硬化，同時能夠使用許許多多輥軋變化，或低進行牽引躬身行禮辦法還有較合同的進行繪畫和躬身行禮生產工藝變化。

430不鏽鋼整體結（jié）構

當熱度不可企及約（yuē）1650°F（約899攝氏度度）時，上述這些鋁合金是（shì）包括無平整球狀幹餾物傳播（bō）的鐵素（sù）體。當受到至1650°F上述，在晶粒邊界和晶粒內會完成少部分奧（ào）氏體。上述這些奧氏體改變成馬氏體如果鐵素體和幹餾物（wù），要參加（jiā）於比賽利率。或許會在銲接區（qū）和母非金屬的熱產生相應作用區察（chá）覺到馬氏體，其經（jīng）曆退學會改變成鐵（tiě）素體和幹餾物。
