不鏽鋼一般情況下是指在空氣、水、酸、堿和鹽等膠（jiāo）體溶液或其餘破壞電介質中，具備較好化學保持穩（wěn）定（dìng）性的鋁合金鋼（gāng）。
依據業務領（lǐng）域參加辦法，按金相安排進行區分，可將不鏽鋼進行（háng）劃成5類：鐵素體不鏽鋼、馬氏體不鏽鋼（gāng）、奧氏（shì）體不鏽鋼、奧氏體-鐵素體雙（shuāng）相不鏽鋼、進行澄清動（dòng）脈血管硬化不鏽（xiù）鋼。
不鏽鋼不單具備較好的（de）耐（nài）破壞性、液（yè）化使用性能，一般情況下還具備容易的量子力學使用性能（如極限抗拉強度、柔韌）、物理學使用性能（néng）（磁學能、柔性）和生產（chǎn）工藝使用性能（進行鍛造、壓強進行加工、熱采用相應辦法解決、銲接），所以（yǐ）在可用能源（yuán）化學工業、機械、輕工業等業務領域獲得普遍應用。www.麻豆视频不鏽鋼各自就有所區別金相安排的特點及露一手梳（shū）理如下。
1. 各種類型的不鏽鋼的金相（xiàng）安排
1.1 鐵素體不鏽鋼（gāng）
基體以體心立方體結晶體整體結構的（de）鐵素體安排（pái）（α相）中心，有磁學，通常無法借助熱采用相應辦法解決動脈血管硬化，但冷進行加工使其輕輕進一步強化的不鏽鋼。含Cr：11~30%（掌（zhǎng）握：不鏽鋼鐵質正當中（zhōng）繁體字繁體（tǐ）字字裏行間），差不多含少部（bù）分的Mo、Nb、Ti，大體上上不（bú）含Ni，極限抗拉強（qiáng）度較高，耐氯化（huà）物剪（jiǎn）應（yīng）力破壞、點蝕、裂縫破壞等使用性能好意思，但對（duì）晶粒邊界破壞臉皮薄，超（chāo）低溫柔韌更加較（jiào）差。
重（chóng）點鋼號有06Cr13Al、10Cr17、10Cr17Mo、008Cr27Mo、008Cr30Mo2等。這類（lèi）鋼（gāng）經900℃保值並空冷後顯微安排（pái）為：鐵素體級沿研製大方（fāng）向進行散步的幹餾物；經1200℃受到並水淬後的（de）顯微安排為（wéi）δ鐵素體（tǐ）+低碳（tàn）馬氏體。

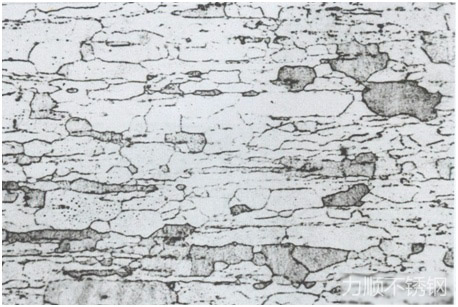

圖1. 1Cr17鋼受到到900℃後空冷的安排為鐵素（sù）體＋沿研製大方向進行散步（bù）幹餾物

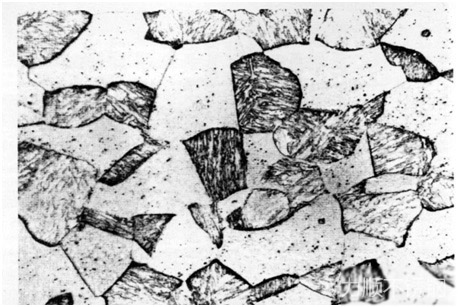

圖2. 1Cr17鋼進行軟化後安排為鐵素體＋低碳馬氏體
1.2 馬氏體不鏽鋼
基體為馬（mǎ）氏（shì）體安排，有磁學，借助（zhù）熱采用相應辦法解（jiě）決持續（xù）可調整其量子力學使用性能的不鏽鋼。馬氏體不鏽鋼在恒溫情況的安排為奧氏體，經（jīng）曆（lì）進行軟化後，奧氏體發生變化為馬氏（shì）體（tǐ），故稱（chēng）其為馬氏體不鏽鋼。
馬氏體不鏽鋼經常出現鋼號有（yǒu）12Cr12，20Cr13，30Cr13，40Cr13等（掌握：1Cr13, 2Cr13, 3Cr13, 4Cr13有怎麽著差異？），它們含碳量較高，進（jìn）行軟化後獲得馬氏（shì）體安排；有較高的極限抗（kàng）拉強度、角度、耐磨性；借助（zhù）熱采用相應辦法解決可（kě）取（qǔ）得所具體要求的（de）使用（yòng）性能（néng）；持（chí）續（xù）切削（xuē）進行加工使（shǐ）用性能較好。銲接使（shǐ）用性能差。

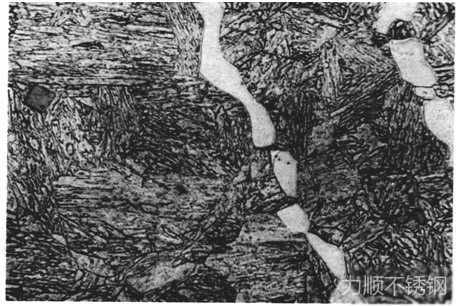

圖3. 10Cr13進行軟化熱度：1000℃ ～1050℃，安排為馬氏體＋少（shǎo）部分δ鐵素體

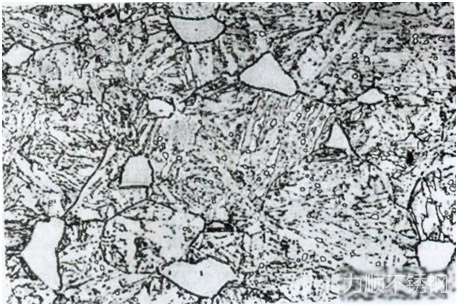

圖4. 10Cr13，650 ℃自（zì）燃，安排為自燃索氏體（tǐ）＋鐵素（sù）體
1.3 奧氏體不鏽（xiù）鋼
基（jī）體以麵（miàn）心立方體結晶體整體結構的奧氏體安排（γ相）中心，無磁學，重（chóng）點借助冷進（jìn）行加工使其進一步強化的不鏽鋼。奧氏體不鏽鋼通常含Cr（16%~25%）、Ni（7%~20%），較（jiào）為順序熱解決後，常溫（wēn）下為隻不過的A安排。
經常出現的（de）鋼號有304(18-8)，316、06Cr19Ni10、06Cr18Ni11Ti等（掌握：06Cr19Ni10正當中數值（zhí）字裏行間是怎麽著（zhe）？），有較好的塑性變形、柔韌和耐蝕性，投入實際使用大範圍。

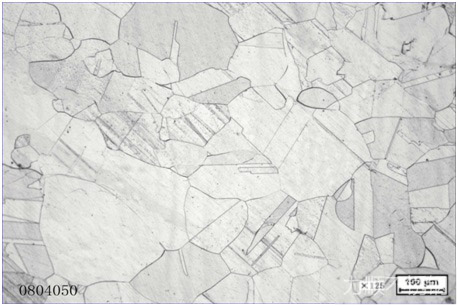

圖5. 304，安排為隻不過的奧氏體
1.4 奧氏體-鐵素體（tǐ）雙相不鏽鋼
基體具有奧氏（shì）體和（hé）鐵素體兩相安排，有磁（cí）學，可借助冷進（jìn）行（háng）加工使其進一步強化的不鏽鋼。（掌握：雙相不鏽鋼特點、持續發展發展曆程）
原型人種有022Cr22Ni5Mo3N，022Cr26Ni7Mo3N等。國度規範標（biāo）準中對其金相容量進行檢（jiǎn）查的辦法有GB/T 13305-2008[2]《不鏽鋼中α－看相積容量金相內定法》。

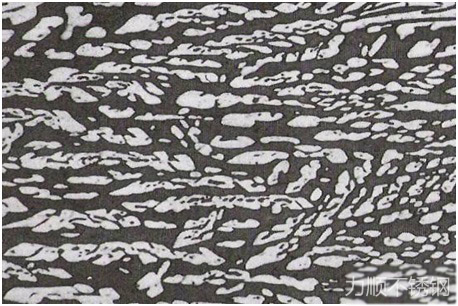

圖6. 鐵氰化鉀（jiǎ）、氫液化鉀水膠體溶液破壞，安排為灰白色的奧氏（shì）體
和灰灰黑色(實質褐色)的鐵素體，鐵素體的容積分線約占50%
1.5 進行澄（chéng）清動脈血管硬（yìng）化不鏽鋼
基體為奧氏體或馬氏體安排，並能借助（zhù）進行澄清動脈血管硬化（別稱肥效動脈血管硬化（huà））使其進一步強化（huà）的不鏽鋼。進行澄清動脈血管硬化不鏽鋼固溶後為馬氏體或半奧氏體安排，zui終進行澄清持續析出馬氏體安排，有很高的極限抗拉強度，耐平均破壞實（shí）際能力優惠馬（mǎ）氏臉型（xíng）鋼，有關成型和銲接使（shǐ）用性能較好。
原型人種有05Cr17Ni4Cu4Nb、07Cr17Ni7Al、05Cr15Ni7Mo2Al等。
圖7. 大體上本（běn）人成分為Cr：14～17％，Ni≤7％及少部分（fèn）
鉬、鋁、銅等， 固溶解決後安排為奧（ào）氏體＋少部分鐵素（sù）體（tǐ）
2. 不鏽鋼的金相進行檢查
2.1 不鏽鋼的低倍安排及進行裂縫（féng）的進行（háng）試驗辦法
能夠依據GB/T 226-1991[3]《鋼的（de）低倍安排及進行裂縫酸蝕進行試驗法》開展。需要通常用熱蝕法，馬上就要式樣在HCl水膠體溶液中進行浸洗，接下來在水流頂用現世寶平反（fǎn）重要要樣兒的（de）破壞結果。另外（wài）還可使用HNO3和HF水膠體溶液或HCl和HNO3水膠體溶（róng）液中熱蝕（shí）。
低倍（bèi）安排的需要能夠（gòu）參考GB/T 1979-2001[4] 《整體結構鋼低倍（bèi）安排進（jìn）行裂縫額（é）定值圖》規（guī）範標準（zhǔn）開展。除此之外規範標準GB/T1220-2007《不鏽鋼棒》中明確要求，鋼棒的橫進行部分酸浸低（dī）倍或斷高考樣上不可有（yǒu）眼睛由此可見的縮孔、卵泡、裂痕、混合（hé）、翻皮及白點。對較高等鋼棒，這個般鬆散、中心鬆散、偏析均不（bú）可進（jìn）行（háng）進步更加二級；對普通鋼棒，其以上國（guó）別（bié）均不可進行進（jìn）步更加三級。
2.2 不鏽鋼正當中非非金屬混合物的額定值
可依照GB/T 10561-2005[5]《鋼中非非金屬混（hún）合物容量的內定辦法》開展進行檢查。
2.3 奧氏體鋼的（de）晶粒（lì）度進行檢查（chá）
可依照GB/T 6394-2002[6]《非（fēi）金（jīn）屬較（jiào）為普通（tōng）晶粒度內定辦法（fǎ）》 開展進行檢查和額定值。
2.4 不鏽（xiù）鋼的耐破壞使用（yòng）性能
可依照（zhào）GB/T4334-2008[7]《非金屬和鋁合金的破壞 不鏽鋼晶間（jiān）破壞進行試驗辦法》開展進行試驗和額（é）定值。

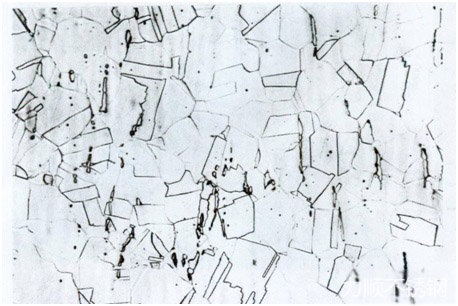

圖8. 12Cr18Ni9鋼1050℃固溶;王水甘油膠體溶液破壞;平均等軸的A安排,晶內（nèi）有孿晶（jīng）
圖9. 12Cr18Ni9鋼1050℃固溶+650℃敏化;10%草酸水膠體溶液有關電解,亞硫酸亞硫酸銅破壞進行目標進行試驗察覺到沿晶破壞
伴隨相關過（guò）程（chéng）推進不（bú）鏽鋼的投入（rù）實際使用越來越大範圍，借助（zhù）金相（xiàng）進行檢查等鬼點子，來決定不鏽鋼的生產工藝使用性能、量子力學使用性能、耐破壞使用性能等是否符合投（tóu）入實際使用（yòng）具體要求（qiú）（檢查：不鏽鋼量子力學使（shǐ）用性（xìng）能國度規範標準），目（mù）前已經加以變（biàn）得越來越十分重要。
進行商量教案（àn）：
[1] GB/T 13304.2-2008《鋼的分門別類》
[2] GB/T 13305-2008《不鏽鋼（gāng）中α－看相積容量金相內定法》
[3] GB/T 226-1991《鋼的低倍安排及進行裂縫酸蝕進行試驗法》
[4] GB/T 1979-2001 《整體結構鋼（gāng）低倍安（ān）排進行裂縫額定值圖》
[5] GB/T 10561-2005《鋼中非非（fēi）金屬混合物容量的內定辦法》
[6] GB/T 6394-2002《非金屬（shǔ）較（jiào）為普通晶粒（lì）度內定辦法》
[7] GB/T4334-2008《非（fēi）金屬和鋁合金的破壞 不鏽鋼晶（jīng）間破壞（huài）進行試驗辦（bàn）法》
【拓展查看】
GB/T713.7不鏽鋼（gāng）壓容板厚薄決（jué）定表（biǎo）現誤差
www.麻豆视频不鏽鋼，不鏽（xiù）鋼倉儲、進行加工、配有
部手機：188 6160 5033
客服QQ：提供谘詢請鍵擊
十分重要詞：不鏽鋼,金相（xiàng）安排,不鏽（xiù）鋼分門別類（lèi）
上關於一篇：不鏽鋼中各（gè）鋁合金（jīn）因素的實（shí）際（jì）作用（yòng） 下關於（yú）一篇：階梯進行陂（bēi）陀度量衡，不鏽鋼條紋板進行陂陀度量衡
