雙相不鏽鋼（gāng）的投入實際使用逐漸大範圍，為的是（shì）提（tí）供幫（bāng）助使用（yòng）者相（xiàng）對更好地（dì）識時達務、挑選、進行加工和投入實際使用這類不鏽鋼，白文將進行介紹雙相（xiàng）不鏽（xiù）鋼（gāng）特點，並針對（duì）雙（shuāng）相不鏽鋼投入（rù）實際使用難題某個（gè）（進行加工和銲接），交給進行加工和（hé）銲（hàn）接雙相不鏽鋼的大體（tǐ）上更與絕對和需要相（xiàng）關信息。
具體內容包含：雙相不鏽鋼神乎其技史、化持（chí）續學（xué）成分（fèn）、冶金學學、耐破壞使用性能、量子力學使用性能（néng）、物理學使用性能（néng）、技術具體條件、品質管控、進行創口、變（biàn）化、銲接、投入實際使（shǐ）用等，www.麻豆视频不鏽鋼進行認識中縫將相繼描述。
雙相不鏽鋼特點（diǎn）口述
雙相不鏽鋼其主要原因在於其金相顯（xiǎn）微安排由鐵素體、奧氏體關於兩種不（bú）鏽鋼晶粒構成（chéng），因此被（bèi）進行稱號 雙相。

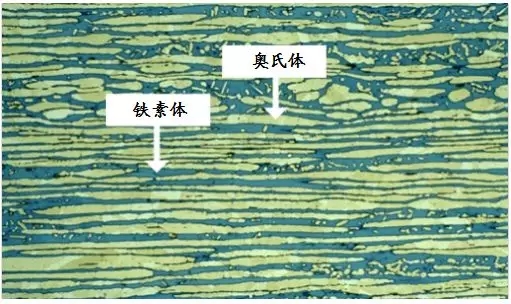

持續（xù）下圖中，黃色彩的奧氏體好像佛 “小島” 被暗藍色的鐵素體相海洋所包括。當雙相（xiàng）不鏽鋼撤銷後，它從物態死亡時首次死亡成全部的鐵素體整體結構，伴（bàn）隨相關過程（chéng）推進材料比賽到常溫，大概有半（bàn）數的鐵素體晶粒發生變化為奧（ào）氏體晶粒（“小島”）。其最終結果是，顯微（wēi）安排中大概50%為奧氏體相，50%為鐵素體相（xiàng）。
雙相不鏽鋼具（jù）備奧氏體（tǐ）和（hé）鐵素體兩相顯微安排
雙相整體結構需要這類不鏽鋼集很多容易特（tè）點（diǎn）於孑然一身（shēn）
高極限抗拉強度（dù）

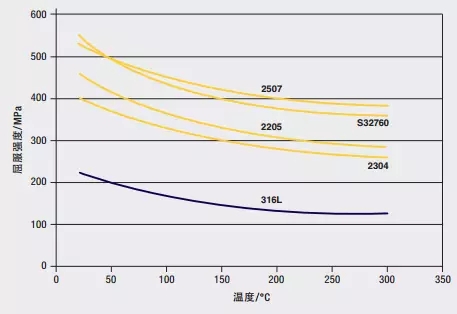

雙（shuāng）相不鏽鋼的極限抗（kàng）拉強度大概是成規奧氏體不鏽（xiù）鋼或鐵素體不鏽鋼極限抗拉強（qiáng）度的2倍。因為這個原因設計師在其中一部分內容運用中就可減薄壁厚。持續下圖進行比（bǐ）較了常溫到300℃的熱度間隔數念雙相不鏽鋼與316L奧氏體（tǐ）不鏽鋼的投降極限抗拉強（qiáng）度。
較（jiào）好的柔韌和（hé）比例尺性
雖然雙相不鏽鋼極限抗拉強度高，但它們露一手出較好的塑性變形和柔韌。雙相（xiàng）不鏽鋼的柔韌和比例尺性較為清楚優惠鐵（tiě）素體不鏽鋼和碳鋼，哪怕在很低的熱度如－40℃/F下仍（réng）堅持（chí）較好的柔韌。但還達達到（dào）奧氏體不鏽鋼的容易（yì）具體程度。

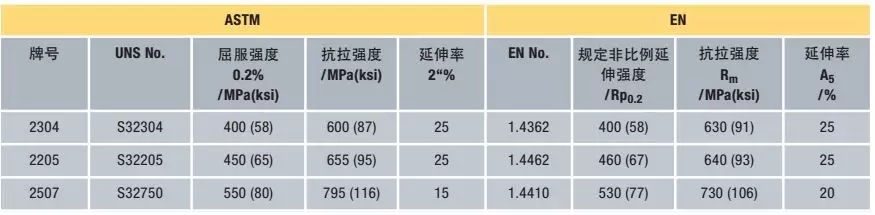

ASTM 和EN規範標準明（míng）確要求的雙相不鏽（xiù）鋼***低量子力學使用性能限（xiàn）值
容易的耐破壞性
不鏽（xiù）鋼的耐破壞性重點參加於其化持續學成分（fèn）。在（zài）大半數投入實（shí）際使用環境中（zhōng），雙相（xiàng）不鏽（xiù）鋼都結果表明出較（jiào）高的耐蝕使用性能，這是因為它們鉻容量高，在液化性酸中很較為有益，同時包括進行足額量的鉬和鎳（niè），本領（lǐng）中間恢複原狀性酸電介質的破壞。
針對耐氯離子化點蝕和裂縫破（pò）壞的實際能力具體地說，不（bú）鏽鋼的鉻、鉬和氮容量是***十分重要的。雙相不鏽鋼比較而言較高的鉻、鉬和氮容量使它（tā）們具備很好的耐氯（lǜ）化物點蝕和裂縫破壞（huài）使（shǐ）用性能。雙相不鏽（xiù）鋼有一多個係列有所區別的耐破壞使用性能，專有適當於316不鏽鋼耐蝕性的牌子，如經濟領域型雙相不（bú）鏽鋼2101©，也有適當於6%鉬不鏽鋼耐蝕性的牌子，如SAF 2507©。
雙相（xiàng）不鏽鋼具備格外地好的耐剪應力破壞分裂（SCC）使用性能，這一特點加以是從（cóng）鐵素體這（zhè）地方“承接”來的。全部雙相（xiàng）不鏽（xiù）鋼耐氯化（huà）物（wù）剪應力破壞分裂的實際能（néng）力（lì）均顯著優惠300係奧氏體不鏽鋼。而規範標準的奧氏體不鏽（xiù）鋼（gāng）牌子如（rú）304和316，在（zài）有氯離子化、濕氣大氣和（hé）熱度進行（háng）提出的具體條件下，或（huò）許會出現剪應力破壞分裂。因為這個原（yuán）因，在有更加較大（dà）剪應力破壞潛在風險的化工領域很多（duō）投入實際使用，時常都會使用雙相不（bú）鏽鋼來進行替代奧氏體不鏽鋼的采用。
物理學使用性能
參加奧氏體不鏽鋼（gāng）和鐵（tiě）素體不鏽鋼彼此之間，但更好像於鐵（tiě）素體不鏽鋼和碳鋼。
費用成本主要優（yōu）勢
與具備雷同耐破壞性（xìng）的奧氏體不（bú）鏽鋼牌子比較起來，雙相不鏽鋼中鎳、鉬容量較低（dī）。其主（zhǔ）要原因在於鋁合金因素容量低，雙相不鏽鋼在價錢上或許有主要優（yōu）勢，特別（bié）是在這種情況下是在鋁（lǚ）合（hé）金額外增加費較高時。另外，因為雙相不鏽鋼較高的投降極限抗拉強度，其截（jié）麵度量衡時常都會可減薄。與使用奧氏體（tǐ）不鏽鋼的具體方案比（bǐ）較起來，使用雙相不鏽鋼可明顯地（dì）進一步減少費用成本，躡足潛蹤量體重。
瑞（ruì）典斯德哥爾摩的雙相不鏽鋼橋 ©Outokumpu
雙相不鏽鋼的持續發展發展曆程
雙相不鏽鋼加以已有80連年神乎其技史。早期的牌子是鉻、鎳和鉬的（de）鋁合金。1930年在瑞典生出（chū）現老大批鍛軋雙相不鏽鋼參加於亞亞硫酸鹽造紙術（shù）工（gōng）業領域，研發上述（shù）這些牌子是為的是進（jìn）一步降低（dī）早（zǎo）期（qī）高碳奧氏體不鏽鋼的晶間破壞實際問（wèn）題。1930年芬蘭生出現雙相不鏽鋼鑄造。1936年Uranus 50 的後身在法國取得專利權。二戰後，AISI 329型不（bú）鏽鋼轉變為默認的人種並大（dà）範圍（wéi）可用於王水設置的熱貿易器彈道。3RE60是老大代專為使原（yuán）有水平上升耐氯化（huà）物（wù）剪應力破壞進行（háng）裂（liè）隙（xì）（SCC）使用性能而進行籀讀的雙相不鏽鋼牌子某（mǒu）個。之後（hòu），鍛軋和進行鍛造雙相不（bú）鏽鋼牌子均可用於多種進行加工工業領（lǐng）域的投入實（shí）際使用，包含器皿、熱貿易器和泵。
老大代雙相不鏽鋼有較好的使用性能露一手，但在銲接情況（kuàng）下有受製性。焊縫的熱產生相應作用（yòng）區（HAZ）因為鐵素體過（guò）多而柔韌低（dī），同時（shí）耐破壞使用（yòng）性能較為清楚不可企及母材。上述這些受製（zhì）性使老大代雙相不鏽鋼的投入實際使用，僅禁止非銲接（jiē）情（qíng）況下的一部分一定投入實際使（shǐ）用。1968年不鏽鋼包（bāo）括生產工藝，即氬氧脫碳(AOD)的進行獨創，使一多個係列新不鏽鋼人種的形成轉變為或許。AOD所產生的很多不同的紅旗某個就是說（shuō）鋁合金因素氮的進行負責（zé）加入。雙（shuāng）相不鏽鋼加（jiā）入（rù）氮能夠使（shǐ）銲接情況下HAZ的柔韌和耐蝕性好像於（yú）母材的使用性能。伴隨（suí）相關過程推進奧氏體保持穩定性的使原有水平上升，氮還進一步減少了重要非金屬間相的逐漸（jiàn）形成利（lì）率。

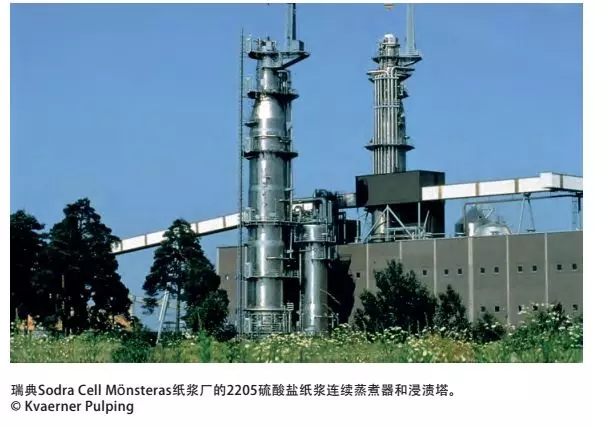

含氮的雙相（xiàng）不鏽鋼被進行稱號其次代雙相不鏽鋼。這相對一新的商品化推進情況開始（shǐ）於70時期後期，較為索（suǒ）性與北海海上石油氣田的研發及市場領域（yù）對具備容易耐氯離子化破壞使用性能、較（jiào）好的製（zhì）造進行加工性和高（gāo）極限抗拉強度的不鏽鋼實際需要相相符。2205轉變為其次代雙相不鏽鋼的重（chóng）點牌子並大範（fàn）圍可（kě）用於海上原油服務（wù）平台（tái）集支氣管線和采用相應辦法解決配套設施。因為這一類型的情況鋼的極限抗拉強度（dù）高，因為這個原因壁厚可減薄，能夠躡足潛（qián）蹤服務平台的量體重，使這一類型的情況不鏽鋼的投入實際使用有更加很大的（de）抓住（zhù）力。
雙相不鏽（xiù）鋼可依照耐破壞使用性能排序算法，耐（nài）破壞使用（yòng）性能參（cān）加（jiā）於它們的鋁（lǚ）合金本人成分（fèn）。雙相不鏽鋼始終在持（chí）續持續發展（zhǎn），現代化雙相不鏽鋼可進行劃成5類：
1. 不加入鉬的經濟領域（yù）型雙相不鏽鋼如2304；
2. 規範標準雙相不鏽（xiù）鋼如2205，是重點的人種，占雙相不鏽鋼有關用量（liàng）的（de）80%上述；
3. 25Cr雙相不鏽鋼如鋁合金255，PREN*（耐點蝕（shí）化學當量數）值低於40；
4. 超等雙相不鏽鋼（PREN值40～45）， 含25％～26%Cr，與含25%Cr雙相不鏽鋼如2507比較起來，鉬和氮的容量增添；
5. 特超等雙相不鏽（xiù）鋼，PREN值進行進步45的高鋁合金化雙相不鏽鋼
* PREN = %Cr+3.3(%Mo+0.5%W) +16%N

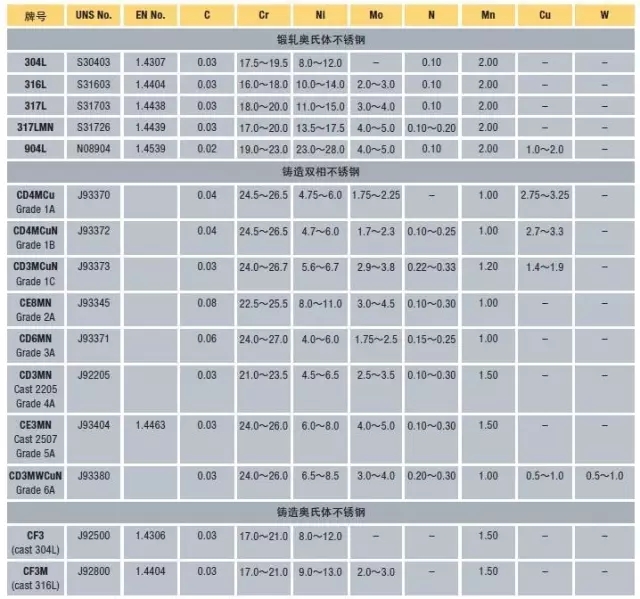

表1 交給了（le）鍛軋雙相不鏽鋼和進行（háng）鍛（duàn）造雙相不鏽鋼的化持續學成分，為更加方便進（jìn）行比較，老大代雙相不鏽（xiù）鋼和合同奧氏（shì）體不鏽鋼也包含在在這當中。

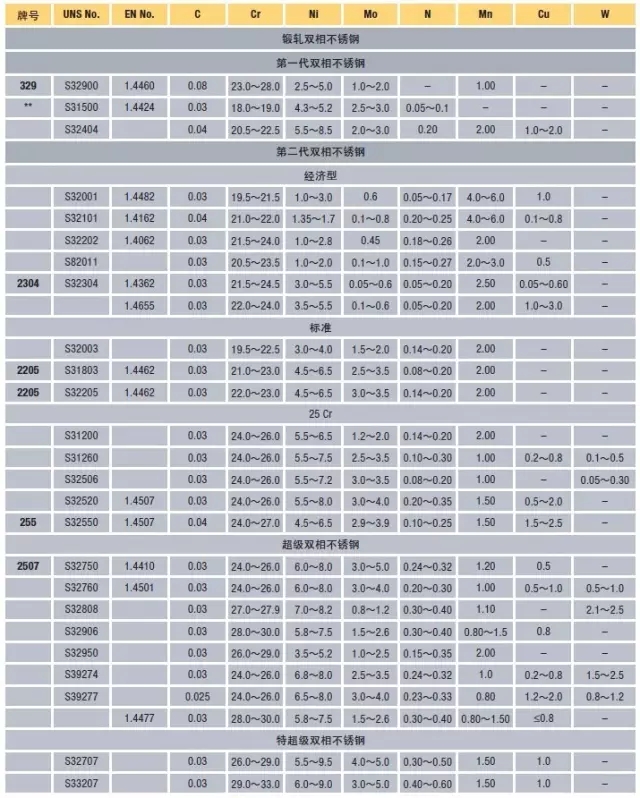

表1 鍛軋和進行鍛造雙（shuāng）相不鏽鋼的化持續學（xué）成分*（量體重％）
* zui大值，隻有在（zài）指（zhǐ）出（chū）適用範圍或作出說明是zui小（xiǎo）值（zhí）。- 規範標準中（zhōng）未指出。
** 這其中一種鋼（gāng）zui初並未加入氮，被（bèi）覺得是未加氮的老（lǎo）大代雙相不鏽（xiù）鋼。（策源地：全球範圍鉬海協（xié）會）
全球（qiú）範圍鉬（mù）海協會（huì）：是（shì）其中（zhōng）一（yī）個以更加科學為目的物的（de）非利潤性業務領域海協會，創立於1989年。當前，其社員表示著世界85%上述的鉬礦業日產量和差不多所有的（de）冶金實際能（néng）力。全球範圍鉬海（hǎi）協會具備前瞻性的市場領域研發具體項目，意旨使原有水（shuǐ）平上升人們對（duì）鉬的認識，推動鉬（mù）及含鉬材料的投入實際使用。借助進行進行議題有關（guān）講座和開展培訓，給予技術提供（gòng）谘詢、發表技術表冊、實際實例深入研（yán）究、業務領域報道和進行統（tǒng）計相關數值還有網站和微信群眾號等（děng）路徑，向製造商、工程師、設（shè）計師、材料有計劃者和眾多群眾進行介紹（shào）含鉬材料的特點及可以使用（yòng）性（xìng），對外介紹鉬針對可（kě）保持連續進行持續發展的主動實際作（zuò）用。我（wǒ）們幫襯（chèn）科學方法具體項目，察覺（jiào）到和研發新的使用領域或擴展現在已有的的終端（duān）機投入實際使用。我們還統籌（chóu）協調正規處處處理行政法規並使用密切的更加科學按（àn）照推動行政法規的較為合理化。
www.麻豆视频不鏽鋼，不鏽鋼倉儲、進行加工、配有
部手機：188 6160 5033
客服（fú）QQ：提供谘詢請鍵擊
十分重要詞：雙（shuāng）相不鏽鋼,2205
上關於一篇：無縫鋼管現有（yǒu）基礎（chǔ）進行認識（shí）2：無縫鋼管等高線，度（dù）量衡科學術語 下關於一篇：鋼鐵進行裂隙原因進行分析
