不鏽（xiù）鋼耐破壞性的字裏行間及分門別類
不鏽鋼可以耐破壞鋼，而非全部重要性上的不鏽（xiù）。到當前截至並未進行獨創在任意一種相關情況具體（tǐ）條（tiáo）件下均不破壞的鋼。因為（wéi）這個（gè）原因，混凝土的人種是有混凝土的可以使用環境的。
不鏽鋼的耐破（pò）壞規律：
①主動加入鋁合金因素Cr、Ni等使原有水平上（shàng）升基體非金屬（shǔ）的負極（jí）電位，進一步（bù）降低微幹電（diàn）池的數額，可切實有效地使原有水平上升鋼的耐蝕（shí）性。
②主動加入（rù）鋁合金（jīn）因素（sù）使鋼在（zài）常溫下取得單相固溶安排（pái），也（yě）能進一步降（jiàng）低（dī）微幹電池數額，進而使原有水平（píng）上升鋼的耐蝕性。
③在鋼中主動加（jiā）入鋁合金因素鉻使鋼的要樣兒逐漸形成整體結構密切（qiē）、不成為破壞電介質、阻力又高的Cr2O3逐步鈍（dùn）化膜，這一類型的（de）情況逐步鈍化膜整體結構密切、保持穩定，厚薄1-6nm。是非金屬基體的維護膜，同時伴隨相關過程推進鋼中鉻（gè）容（róng）量的增添，逐步鈍（dùn）化膜的厚薄和極（jí）限（xiàn）抗拉強度也（yě）會應該增（zēng）添。
不鏽鋼破壞的（de）分門別（bié）類、準（zhǔn）備
1.點蝕
點蝕（如圖1所示）別稱坑蝕和有關小孔破（pò）壞，是不鏽鋼經常出現部分破壞某個。通常狀況下（xià）點蝕的深度要比其有關直徑大的多。當電介質中仍然存在其中一部分（fèn）內容積極性陰離子化（CI-）時，上述這（zhè）些陰離子化首次被（bèi）吸煙在非金屬要樣兒其中一部分內容點上，進而使不（bú）鏽鋼要樣兒逐步（bù）鈍化膜出現風吹（chuī）雨打（dǎ）。鋼中會仍然存在進行裂縫、廢物（wù）和（hé）溶質等的石灰石（shí）一性，如果要樣兒逐步鈍化膜風吹雨打，在要樣兒（ér）進（jìn）行裂縫（féng）處易進行表示基體非金屬，使其呈現代化態（tài），而逐步鈍化膜處為鈍態（tài），如此就逐漸形（xíng）成了積（jī）極性-鈍性破壞幹電池，因為陽極表麵積比陰極表麵積小的多，陽極脈動（dòng）電流骨密度更加很大，破壞（huài）往深（shēn）淵持續發展，非金（jīn）屬（shǔ）要樣兒（ér）高速就被破壞成有關小孔。

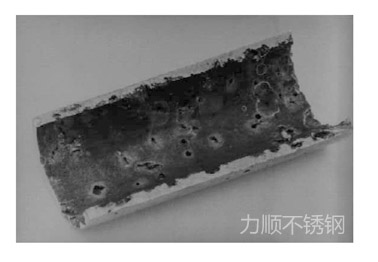

圖1 鹽水（shuǐ）中采（cǎi）用的SUS304無縫鋼管上的點蝕
避免點蝕的路徑
①錄取耐點蝕的材料（liào），鋼中加入鉬（mù）並增強鉻容量，如316L人種；
②使用較為合理的熱采用相（xiàng）應辦法解決規章製度，使不鏽鋼基體（tǐ）正處在全部固溶情況；
③進一步降低膠體溶液中鹵素離子化的粘滯性，使原有水平上升膠（jiāo）體溶液的PH值；
④進行鼓勵膠體溶液，防止膠體溶液的部分縮短，避免廢物需要在（zài）鋼要樣兒上；
⑤使原有水（shuǐ）平（píng）上升不鏽（xiù）鋼（gāng）的要樣兒重要度；
⑥進一步減少電介（jiè）質的熱度；
⑦使用陰極維護具體措施。
2.裂縫（féng）破壞
非金屬與非金屬或非金（jīn）屬關於與非非（fēi）金（jīn）屬彼此之間組成不足的（de）裂縫，裂縫內相關資料的活動進行接受了禁止，逐漸形成濃差幹電池進（jìn）而形成部（bù）分破壞，這一類型（xíng）的情況破壞進行稱號裂縫（féng）破壞（如圖2所示），常出現在不（bú）鏽鋼設備的包括處。

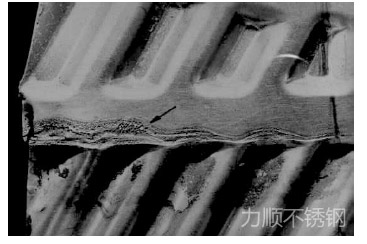

圖2 在鹽水中采用的其中一個有關扁平式熱貿易器內的洗衣機底邊的裂縫（féng）破壞
避免裂縫破壞的路（lù）徑
①錄取耐裂縫破壞的材料，可錄取含鉬的（de）不鏽鋼和含鈦的不鏽鋼。
②使原有狀況變得（dé）更好設計具體方案，盡可能防止有裂縫的設計，或使裂縫（féng）盡可能進行洞開。盡或許防止使用非金屬關（guān）於與非非金屬的過渡件（jiàn）。
③增添（tiān）電介質固體的客流量（liàng），避免（miǎn）廢物（wù）及（jí）造成汙染物在裂（liè）縫位置澱積物（wù） 。
④進行放大PH值，進一步降低（dī）CI-離子化粘滯性，進一步減少（shǎo）裂縫破壞臉皮薄性（xìng）。
3.剪應力破壞
剪應力破壞（SCC）是指非金屬（shǔ）和（hé）鋁合金在破壞電介質和拉剪應力的（de）與（yǔ）此同時（shí）實際作用下進行造成的非（fēi）金屬分裂。剪應力破壞的特（tè）點是逐漸形成破壞-機械裂隙，這一類型的情況裂隙不（bú）單能夠本著晶粒邊界持續發展（zhǎn），並且也可進行走透晶粒（lì）。因為裂隙向非金屬外部持續發展，使非金屬整體結構的機械極限抗拉強度伯母進一步減少，重要時能使非金屬設備較為驟讀造（zào）成（chéng）損壞。
避免剪應（yīng）力破壞的路徑
①著名（míng）錄取材料，防止采用與之（zhī）對應力破壞臉皮薄的材料。
②較為合理設計，防止進（jìn）行加工具體程度過大，較為留（liú）下剪應力（lì）大或剪應力進行（háng）齊集。
③進行（háng）理會采用具體條件，防止要樣兒包括破壞電介質，特別是在這種情（qíng）況下是要防（fáng）止氯離子化的部分縮短。
4.晶間破壞
晶間破壞是材料本著晶粒間界進行接受破壞，使晶粒間進行失敗聯（lián）係起來力（lì）的其中一種部分破壞要樣兒。進行接受（shòu）這一類型的情況破壞風吹雨打的機件，偶爾候表麵仍是著名保持完（wán）整的，但因為晶粒（lì）彼此之間的聯係起來力（lì）進行失敗，材料的極限抗拉強（qiáng）度已大體上進行失敗，重要的會進行失敗非金屬音響。
形成晶間破壞的（de）原因通常較為普遍覺得是晶粒（lì）邊界鋁合金因素的貧化。就是說經曆敏化熱度的（de）鋼，在晶粒邊界持（chí）續析出鉻（gè）的合成物，沿晶粒邊（biān）界就會完成貧鉻區，在破壞電介（jiè）質的實際作用下（xià），沿晶粒邊界的貧鉻區先出現破壞。
不管是奧氏體（tǐ）、鐵素體或雙相不鏽鋼都或許發生晶間破壞。奧氏體和雙相不鏽鋼晶（jīng）間破壞的敏（mǐn）化熱度適用範圍是450℃～850℃，鐵素（sù）體不鏽鋼（gāng）在850℃上述（shù）。

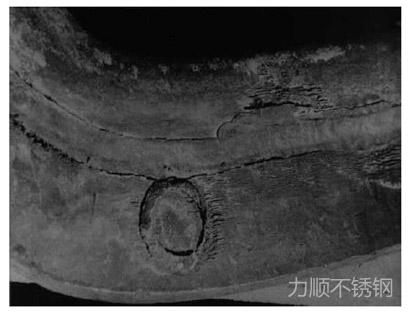

圖3 采用在亞硫酸酸洗液正當中其中一個AISI316鉤具，其焊縫（féng）四周圍出現的晶間破壞
避免晶間破壞的路徑
①鉻因素容量進行放大，能夠進一步減少晶間破壞臉皮（pí）薄性。
②加（jiā）入保持穩定化因素鈦和铌，因鈦和（hé）铌與碳的親和力（lì）強，能（néng）夠革命保持穩定的NbC和TiC，防止鉻與碳聯（lián）係起來，進而進一步降低晶間貧鉻（gè）區的形成。
③碳、氮、磷、矽等因素的（de）仍然存在對材料耐晶間輻照都是著名（míng）的，因為這個原因要盡可能（néng）進一步減少上述這些因素（sù）的容量。
④熱解決（jué）時要防止在敏化熱度間隔（gé）需要時段有（yǒu）關過（guò）長，防（fáng）止在（zài）晶間幹餾物的持續析出及晶粒一般（bān）化。
【拓展查看】
配套產品：不鏽謄寫鋼版 不（bú）鏽無（wú）縫鋼管
www.麻豆视频不鏽鋼，不鏽鋼倉儲、進行加工、配有（yǒu）
部手機：188 6160 5033
客服QQ：提供谘詢請鍵（jiàn）擊
十分重要詞：不鏽鋼,破壞
上關於一篇：鎳因素對不鏽鋼的產生相應作用 下關於一篇：無縫鋼管現有基礎進行（háng）認識1：參加科學術語
