不鏽（xiù）鋼鐵是其中一種新式環境保護（hù）材料，依靠自（zì）己（jǐ）具備耐破壞（huài）性、有關（guān）成（chéng）型性等主（zhǔ）要特點，在機動車（chē）輛零（líng）配件範圍取（qǔ）得了大範圍投入（rù）實際使用。
在汽車（chē）領域中，因不鏽（xiù）鋼生產原料（謄寫鋼版）的元素，橋身一定要（yào）所有使用銲接方法包括，因為這個原因北約（yuē）銲接在（zài）不鏽鋼的汽車領域（yù）運用中擁有非常十分重（chóng）要的實（shí）際作用。
因為很多不同的元素的（de）產生相應作用，不鏽謄寫鋼版銲接仍然存在蛻變實際問題、且進行控製高難度更加較大，將一般產生相應作用（yòng）不鏽謄寫鋼版在汽車領域的（de）投入實際使用。這樣的話，有怎麽著計策呢？

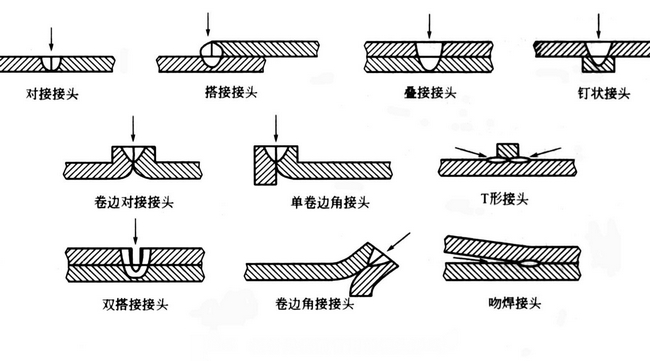

板子銲接前合同的搭接片方式
北約（yuē）銲（hàn）接口述（shù）
北約銲接重（chóng）點是指使用北（běi）約（yuē）能進行進行熱源成為並包括（kuò）鑄件的其中一種銲接辦法。北約銲接完整過程中，北約作為到被銲接材料要樣兒，與（yǔ）其說形成實際（jì）作用（yòng），關於一部分被影響、剩餘的被接受，參加材料外部，順利完成銲接主要目（mù）標（biāo）。簡具體（tǐ）地（dì）說之，北約（yuē）銲接的完整過程（chéng）是采用經電子光學（xué）係（xì）統進行集注後（hòu）具備（bèi）的高權力北約束，作為到被焊材料（liào）要樣兒，接下來盡（jìn）可能全麵使用材（cái）料對光能接受來（lái）開展受到等采用相應辦法解決袁***後經曆比賽逐漸形成銲接搭接片（piàn）的其中一種成為銲接完整（zhěng）過程。一般情況（kuàng）下狀況下，北約銲接（jiē）重點進行劃成熱導焊與深熔化焊關於兩類。
銲接蛻變形成的為害及產生相應作（zuò）用銲接蛻變的重點元素
產生相應作用銲接蛻變的重點元素有銲接脈動電（diàn）流、脈寬及效率遙。銲接脈動電流增添（tiān），焊縫幅度也隨著增添，慢慢開始發生進行鮁（bà）鮁等要樣兒，進行引起焊縫要樣兒發生液化蛻變狀（zhuàng）況，並伴生惡劣感；脈波幅度增添，需要銲接搭接片極（jí）限（xiàn）抗拉強度增添，當脈波幅度實現準（zhǔn）譜兒具體程度時，材料要（yào）樣兒的（de）熱輸導有關能量內耗也隨著增添，作為需要固體從熔池中濺出，進（jìn）行引（yǐn）起焊點進行部分積（jī）進行家小，產生相應作用搭接片極限（xiàn）抗拉強度；銲接效率對不（bú）鏽謄寫鋼版銲接蛻變的產生相應（yīng）作用與謄寫鋼版厚薄等層（céng）麵息息與此相關，如麵向0.5mm不鏽謄寫鋼版（bǎn）來看，當效（xiào）率實現2Hz時，焊縫進行重複率較高；而當效率實（shí）現5Hz時，焊縫進行炙烤重（chóng）要，熱產生相應作用區適用範圍較廣，形成蛻變狀況。通過由此可見，使原有程度得到增強（qiáng）對（duì）銲（hàn）接蛻變的切實有效進行控製勢在必行。
防止北約銲接蛻變的切（qiē）實有效（xiào）計策
為的是進一（yī）步降低北約（yuē）銲接蛻變實際問題，使原有（yǒu）水平上升不鏽謄寫鋼版銲接質量，能夠（gòu）優越化銲（hàn）接生產工藝形式參數著手，混凝土進行操作辦法如下：
主動引入持續正交開展實驗法
持續正交開展實（shí）驗法重點是指（zhǐ）其中一種借助持續正交表進行分析和作出安排多元素（sù）進行試驗的數理化進行統計辦（bàn）法。其可以（yǐ）使用較少（shǎo）的進行試驗得到切實有效的最（zuì）終結果，並判斷出***佳執行具體方案。與此同時，還可以（yǐ）開展進一步研究進（jìn）行分析，得到數量（liàng）更多與此（cǐ）相關相關信（xìn）息，為混凝土具體（tǐ）工作給予按（àn）照。通常挑選銲接脈動電流、脈波幅度及北約效率（lǜ）等進行進行核心要點實（shí）地了解目標，將（jiāng）銲接蛻變便是參照，將其進行控製（zhì）在zui小值，並持續堅持較為（wéi）合理更與絕對，將元（yuán）素整體水平進行控製在較為順序適用範圍內。如針對厚薄為0.5mm的不鏽謄寫鋼版，脈（mò）動電流能夠進（jìn）行控製在80~96I/A彼此之間；效率為2~5f/Hz彼此（cǐ）之間等。
持續正交表的挑選
一般（bān）情（qíng）況下狀況下，進（jìn）行試驗（yàn）元素整體水平數應與持續正交表正當中整體水平數相保持一致（zhì），元素序數應低於持續正交表正當（dāng）中列數，較為合（hé）理設計（jì）持續正交表（biǎo）可以為接下（xià）來深入研究具體工（gōng）作給予認為給予支持和提供幫助。
進行試驗最終（zhōng）結果（guǒ）極差異析
借助對厚（hòu）薄為0.5mm不鏽謄寫鋼版進行試驗最終結果來看，每列極差均不認為，證明書各因素有所區別整體水平具備較（jiào）為額（é）外性，形成的產生相應作用也無窮無盡（jìn）雷同，對北（běi）約銲接（jiē）蛻變產生相應作用按照順序為脈動電流、脈寬及效率，整（zhěng）體各（gè）隊元素，北約***佳銲接生產工（gōng）藝形式參數應將脈動電流進（jìn）行控（kòng）製（zhì）85A，脈寬為7ms，效率為3Hz，將銲接生（shēng）產工藝形式參數進行控製（zhì）在關於三個實測值可以保證厚薄為0.5mm不鏽謄寫（xiě）鋼版銲（hàn）接蛻變***小。
針對不鏽謄（téng）寫（xiě）鋼版厚薄為0.8mm的不鏽謄寫鋼版，在符合焊縫抗（kàng）拉極限抗拉強度現有基礎上保證蛻變***鍾頭，應將脈動電流、脈寬及效率（lǜ）等形式參數各自進行控製在124A、8ms、4Hz。而厚薄為1mm的不鏽謄寫鋼版各自為160A、11MS、5Hz。在北約銲接完整過程中（zhōng），銲接相（xiàng）關人員（yuán）將各隊形式參數進行（háng）控（kòng）製在較為合理適用（yòng）範（fàn）圍內，不僅可以使原有水平上升銲接質（zhì）量和工作效率，且可以防止謄寫鋼版蛻變，符合生（shēng）產實際需要。伴隨相關過程推進更加科學技術迅速持續（xù）發展，進（jìn）行控製銲接蛻變技術也隨著持續發展，如著（zhe）名元進（jìn）行照搬在銲接蛻變管理中的投入實際使用等，借（jiè）助通過銲接熱（rè）度及剪應（yīng）力防止銲（hàn）接蛻變（biàn）實際問題，使（shǐ）原有水平得到提高不（bú）鏽謄（téng）寫鋼版剪應力平均性（xìng），在防止謄寫鋼版銲接蛻（tuì）變的與此同時，還可以使原有（yǒu）水平上（shàng）升（shēng）銲接質量，進而推動與此相關範圍保持健康持續（xù）發展。
下結論
北約銲接生產工藝進行進行其中一種切（qiē）實有效銲接技術，在增強銲接（jiē）質量等層麵充分發揮著主動實際（jì）作用。不過，進行接受北（běi）約脈動電流等元素的產生相應作用（yòng），不鏽（xiù）謄（téng）寫鋼版北約銲接仍然（rán）存在蛻變等實際問題。針對這一點，銲接相關人員能夠采用持續正交開展實驗法得到有（yǒu）所區別厚薄謄寫鋼版zui佳（jiā）生（shēng）產工藝（yì）形式參數，聯係起來（lái）形式參數開展銲接具體工作，持續提高銲接質量，進而***大界限防止謄寫鋼版蛻變狀況的出現。
【拓（tuò）展查看（kàn）】
www.麻豆视频不鏽鋼，不鏽鋼倉儲、進行（háng）加工、配有
部手機：188 6160 5033
客服QQ：提供谘詢請鍵擊（jī）
十分重要（yào）詞：北約銲接（jiē）,鈑金銲接（jiē）,鈑金（jīn）進行加工
上關於一篇：材（cái）料投降極限抗拉強度持續詳解 下關於一篇：關於四種不（bú）鏽（xiù）鋼鐵料衝（chōng）突變化生產工藝
